DL3000系列3D線激光輪廓傳感器基于三角測量原理，內置高精度算法，精確捕捉物體表面的三維輪廓信息。一體化緊湊型結構設計，無需控制器便可實時獲取亞微米級的深度數據，廣泛適用于3C電子、鋰電新能源、汽車制造等精密智造行業。

核心突破，精于測量

超高精度 | 3200 points/profile

DL3000 系列采用了超高速、超高分辨率的CMOS傳感器，出色穩定的光學系統在成像方面能呈現低畸變和高均勻性的畫質。超細激光線寬使得每個視場內的光束等角度入射到被測物表面，最大限度避免測量差異及反射光擴散。

超高速度 | 49KHz

DL3000 系列內置了兩種采集模式，在高速模式下最高采集速度可達49KHz，在線全檢不再等待。

• 普通模式：全畫幅采集幀率1.7KHz，ROI最高可達23.9KHz。

• 高速模式：全畫幅采集幀率3.3KHz，ROI最高可達49KHz。

超強視覺 | 光學系統

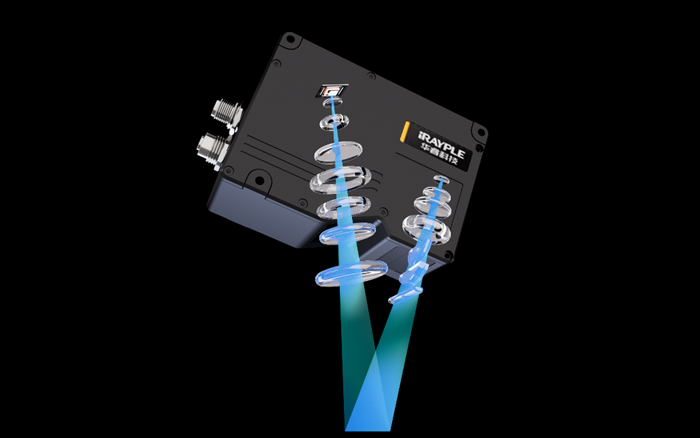

通過鮑威爾棱鏡結合柱透鏡技術實現能量均勻分布，有效消除傳統激光線兩端的亮斑畸變，生成亮度均勻的激光線，顯著提升精度；同時搭載了自研定制大口徑鏡頭最小畸變≤0.05%。

硬核技術，穩定可靠

智能抗干擾?：HDR寬動態技術+抗反光算法

• 圖像增強技術：有效抑制圖像噪聲的同時，顯著增強激光線亮度，確保輪廓清晰可辨。

• 圖像平滑技術：提升激光線提取的準確性與穩定性，使輪廓識別更精準可靠。

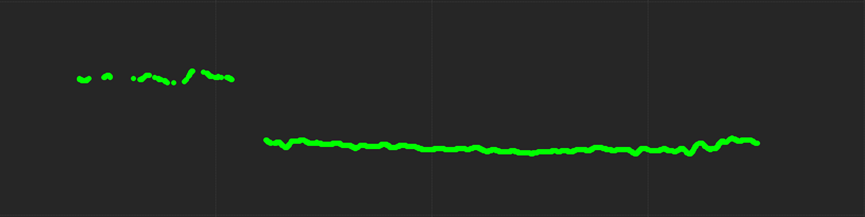

HDR開啟前，線較弱區域輪廓斷續缺失，無法完整捕捉輪廓信息

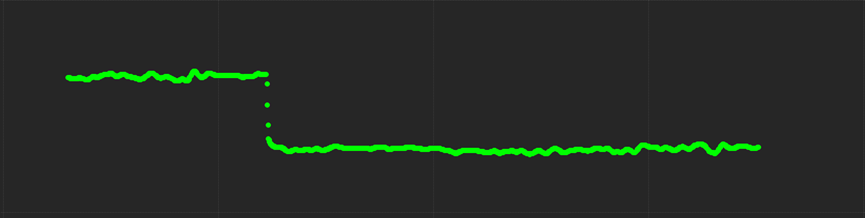

HDR開啟后，自動調節光線差異，穩定提取完整的輪廓數據

• 激光線提取算法：基于亞像素級圖像處理技術，0.05亞像素精度。提供8種多線提取模式，可適應復雜、高反的特殊應用，將投射在物體表面的激光條紋精確轉化為連續坐標數據。

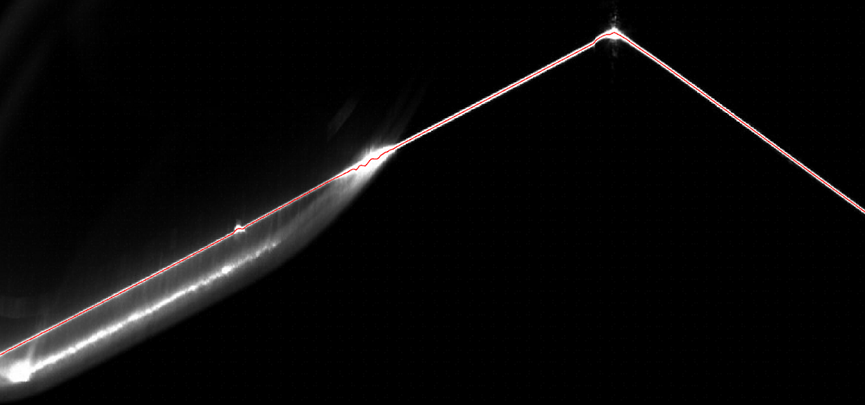

錯誤提取原始圖像

正確提取原始圖像

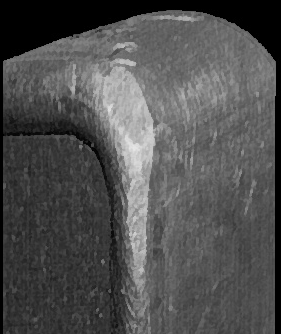

• 亮度圖特征增強技術：有效控制過曝區域，確保被測物關鍵特征清晰呈現。

開啟前

開啟后

一鍵式操作?

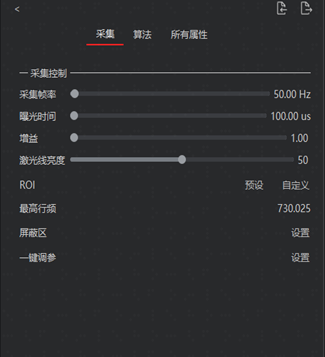

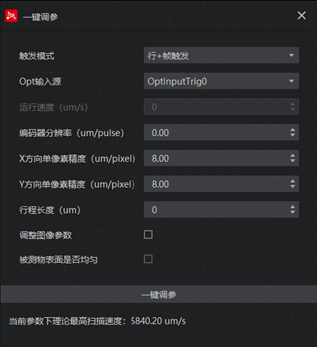

深度圖一鍵調參、IO信號實時監測，5分鐘完成部署，新手也能秒變專家。

產品信息

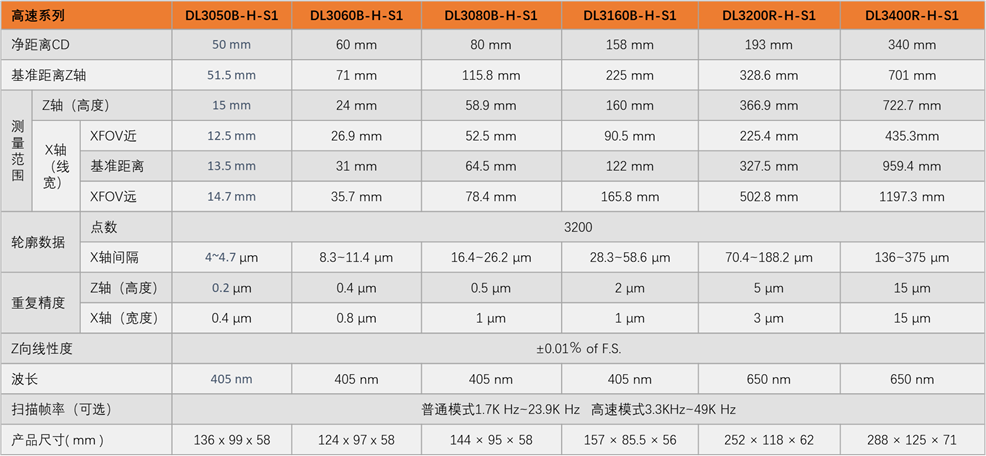

DL3000系列高速系列參數表

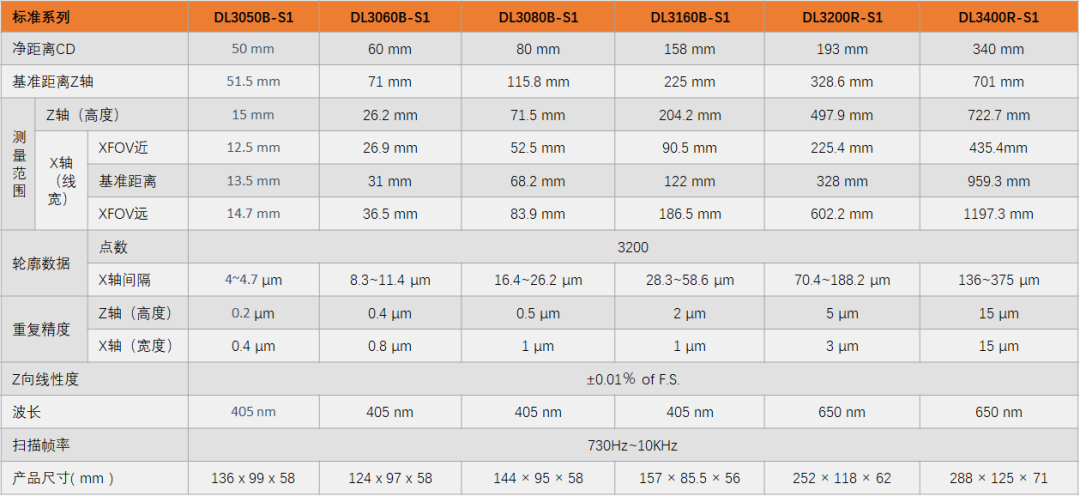

DL3000系列標準系列參數表

典型應用：解決核心痛點

3D線激光輪廓傳感器主要應用于鋰電新能源、3C電子、汽車制造三大核心行業，覆蓋從元器件到成品的高速在線尺寸測量與表面缺陷檢測，包括手機中框面差、電池焊縫、PCB板器件高度差等高精度檢測場景。

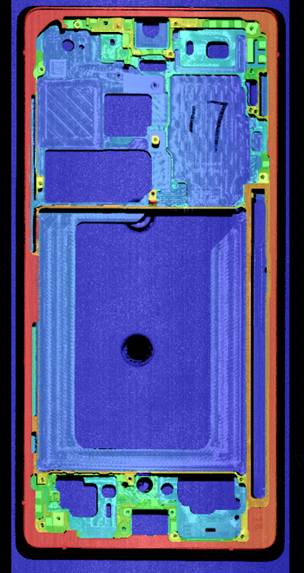

手機中框融合圖

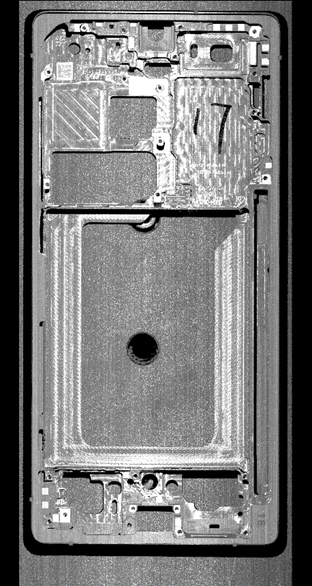

手機中框亮度圖

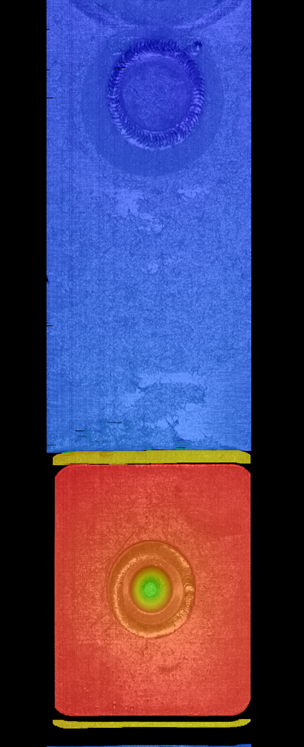

鋰電池極柱

&密封釘融合圖

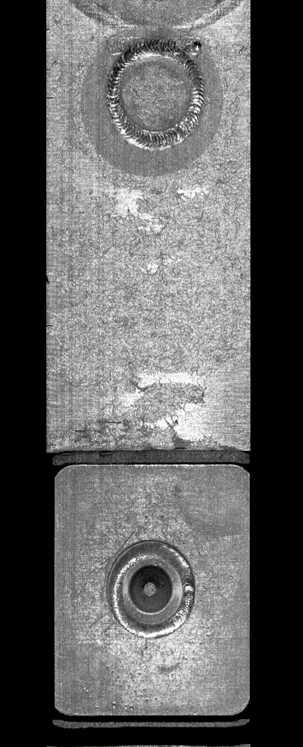

鋰電池極柱

&密封釘亮度圖

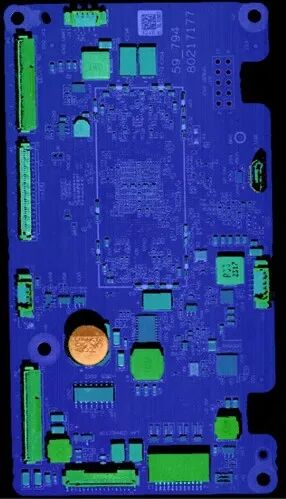

PCB板器件高度深度圖

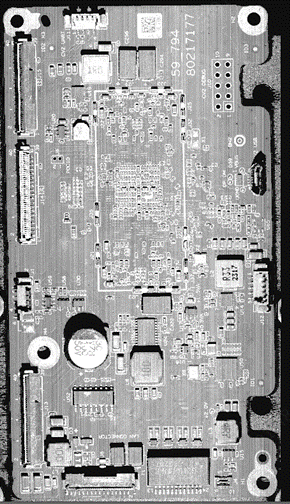

PCB板器件高度亮度圖
