手機中框/蓋板上下料無人化改造案例

客戶：某全球領先電子制造服務商；

場景：手機中框/蓋板點膠機上下料。

項目背景

該客戶是全球頂尖的3C制造企業，其華北點膠車間擁有數臺精密點膠機，負責手機中框/蓋板的點膠工序。原有模式依賴人工上下料，存在效率瓶頸、良率波動、換線繁瑣等問題?？蛻羝谕麑?shí)現全流程無人化、自動化生產，并完成車間數字化升級，同時要求方案具備快速部署、易于復制的能力。

解決方案

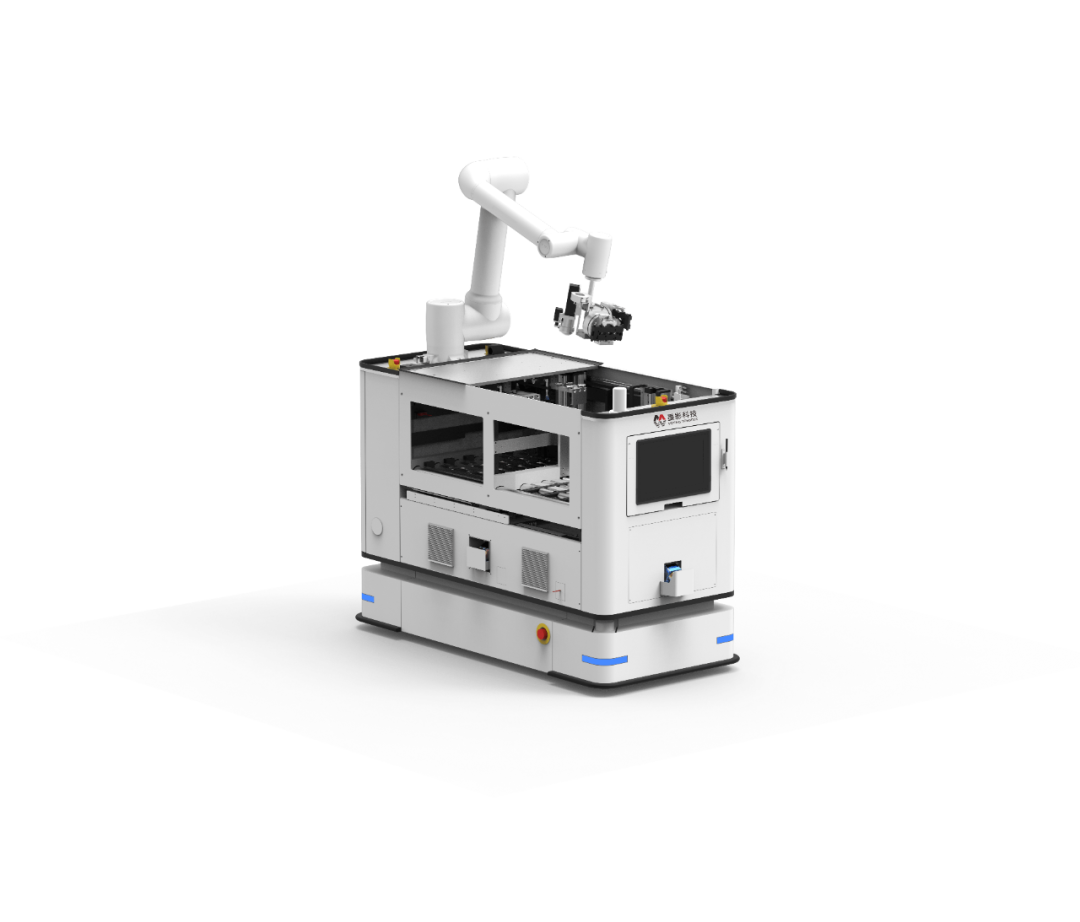

墨影科技為該車間量身定制了基于復合機器人（MCR） 的柔性上下料方案，核心配置如下：

1.硬件+軟件組合

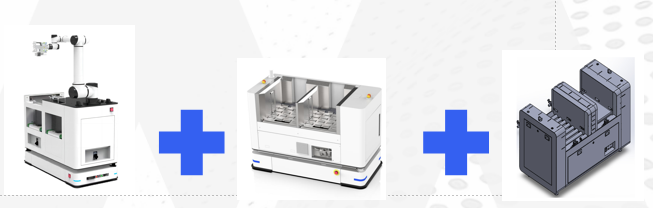

8臺墨影換盤MCR復合機器人 + 8臺物流AGV + 1套中控調度系統+1套網絡調度系統+2輛電池運輸車+6臺單工位充電柜，覆蓋全車間點膠機。

2.系統架構

以天工柔性管理系統為核心，統一調度機器人與中轉臺，無縫對接客戶MES；每臺MCR內置百川控制器，實現移動與操作一體化協同；操作端采用燭微示教器，實現低代碼快速示教與換型。

3. 項目目標①.通過物流AGV完成客戶各夾位間的物料傳送，代替客戶物流車及物流人員為客戶減少物流人力，實現各制程自動化生產；②.通過AMR完成現場全車間一拖四點膠機料庫對接上下料工作，代替客戶主機手，從而減少主機手的人力；③.全場故障率≤2%，時間稼動率≥90%；

④.通過此項目為客戶打造智能化標桿車間，從而帶來更多的訂單。

方案優勢

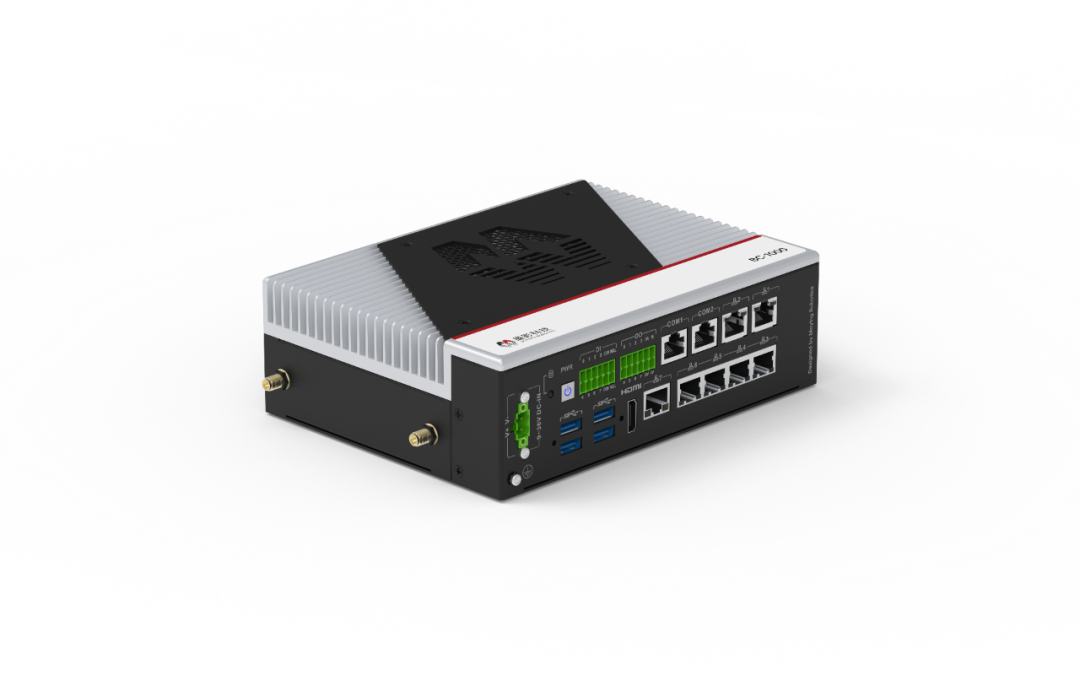

1. 百川控制器：一體化協同保證高精度

傳統復合機器人需兩套控制器，存在通信延遲。墨影百川控制器單“大腦”同時驅動底盤、機械臂與視覺，實時融合多源數據，動態補償車身停靠誤差，確保放置精度始終穩定在±0.1mm，抓取成功率99.9%。

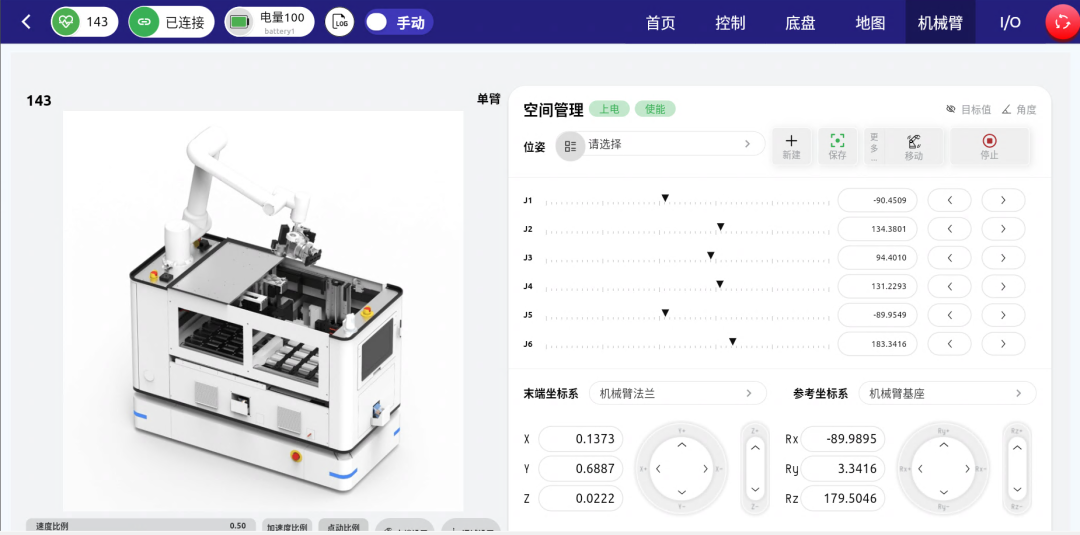

2. 燭微示教器：低代碼部署實現快速落地

燭微示教器提供統一交互界面，操作人員無需編程即可通過工藝包一鍵切換機型。本項目從進場到投產僅用45天，創下同類項目最快落地紀錄，且后續新產線復制時可復用已有工藝包，大幅縮短調試周期。

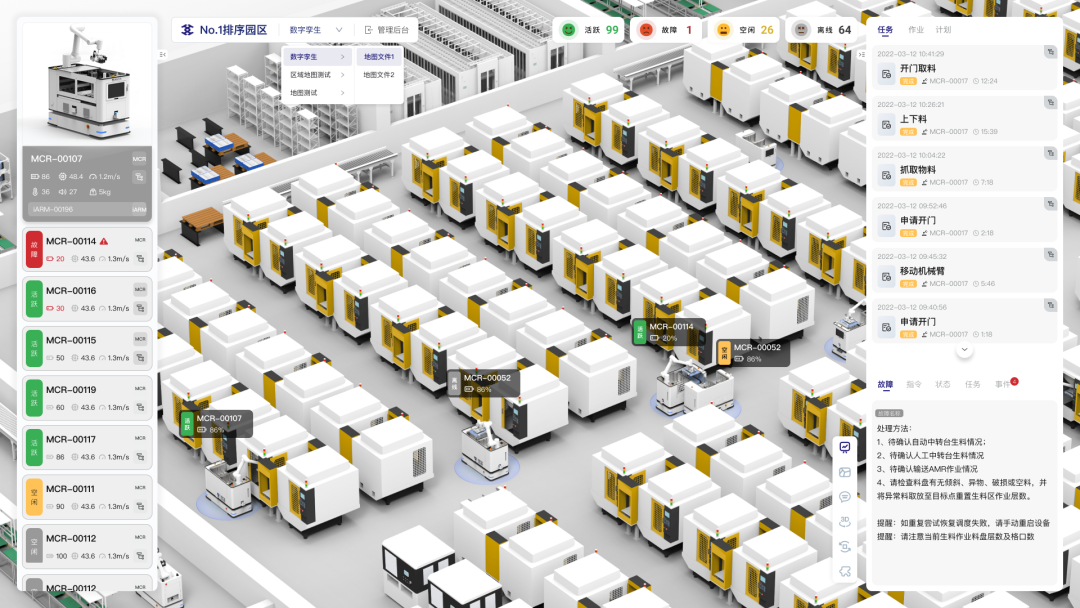

3. 天工柔性管理系統：全局調度提升設備效率

天工系統實時監控全車間點膠機狀態與8臺MCR位置，動態分配任務、智能避障，并與MES深度集成。上線后點膠機等待時間減少80%，空駛率從30%降至12%，設備綜合效率顯著提升。

實施效果

項目上線后，各項指標達成情況：

客戶反饋

“墨影方案真正實現了“即插即用”的柔性自動化。45天落地、41K日產能、97%達成率，數據證明了一切。更重要的是，這套架構讓我們能快速復制到其他車間，為集團智能制造戰略提供了堅實支撐，設備投入預計2年內回本?！?/p>

項目總結

墨影通過百川控制器的精準協同、燭微示教器的低代碼易用性、天工系統的全局智能調度，在45天內幫助客戶完成了全車間點膠機的無人化改造，實現了產能、達成率、人力成本的全面優化。該案例已成為3C精密制造領域可快速復制的智能化樣板。
