一、應用簡要描述

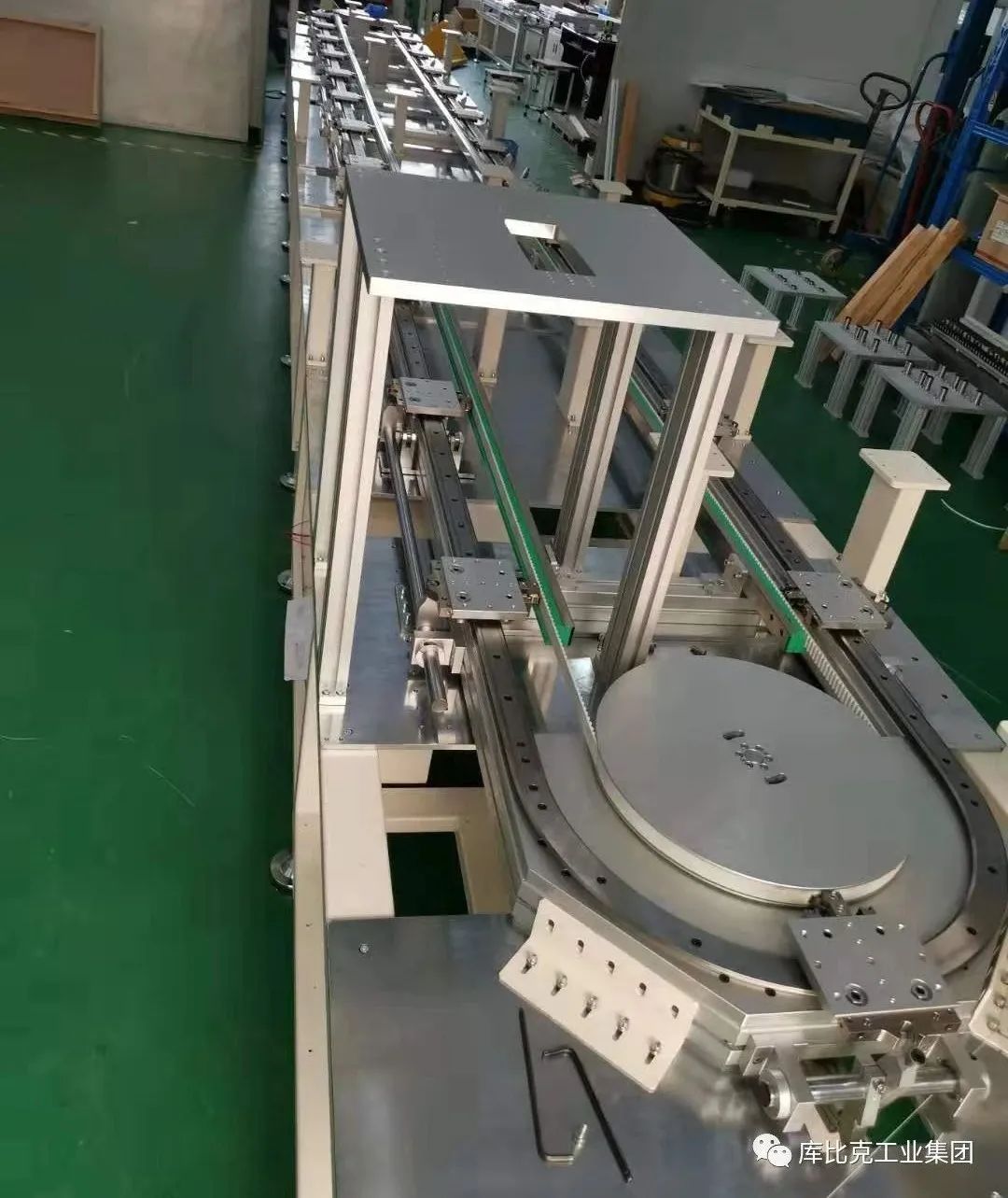

環形流水線、環形裝配線或其它應用。

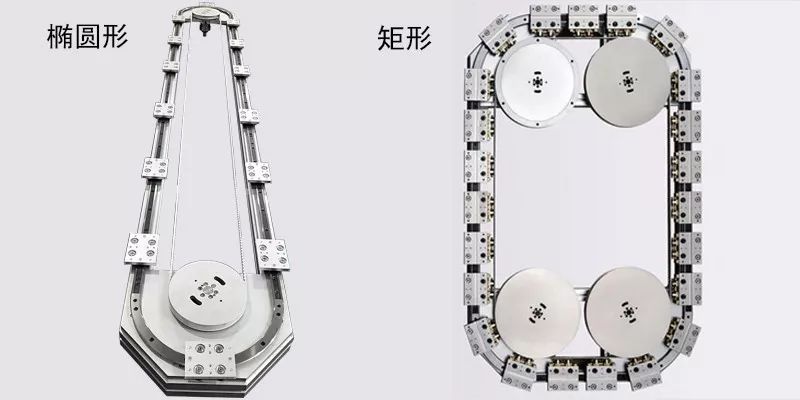

二、環形導軌形式

三、導軌安裝方式

水平安裝或垂直安裝。

四、受力分析

說明工位負載和環形導軌系統之間的相對位置。最好提供結構示意圖，并標注出工位負載。

五、定位精度和重復定位精度

六、工位數量

工位數量決定了需要的滑座數量。

七、相鄰工位之間的中心距

八、工作節拍

平均每分鐘行走距離；每天工作時長。

九、壽命要求

十、潤滑要求

十一、工作環境

室內還是室外；是否有粉塵或顆粒；液體是否噴濺；是否腐蝕性。

十二、傳動方式

同步帶、鏈條或螺桿傳動。

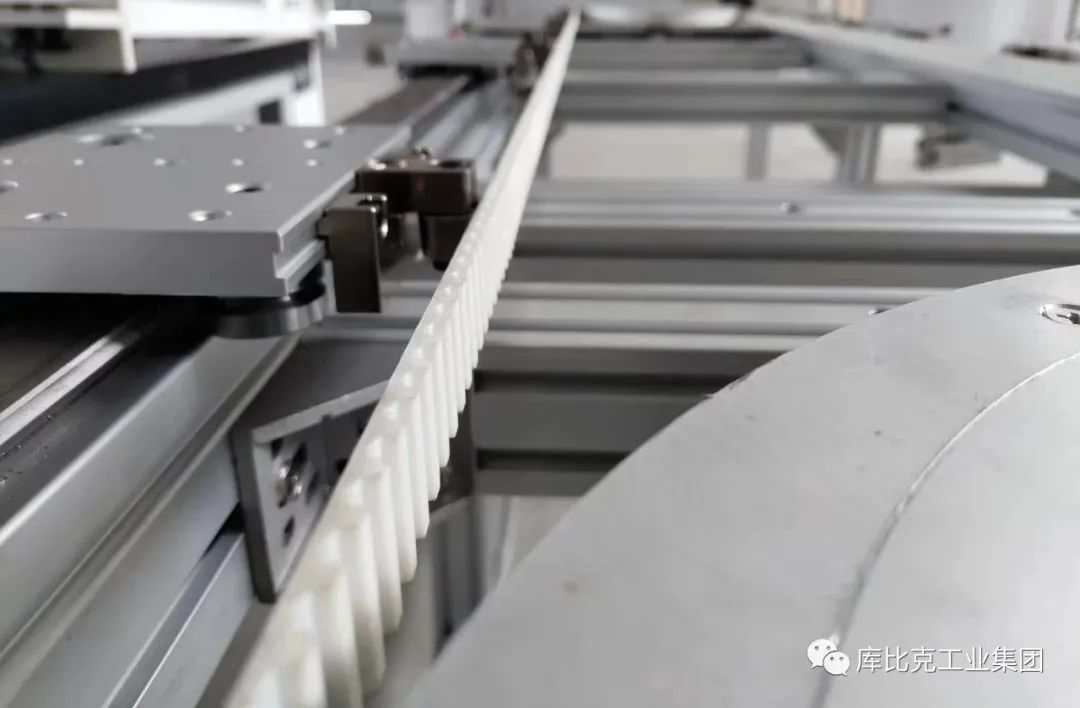

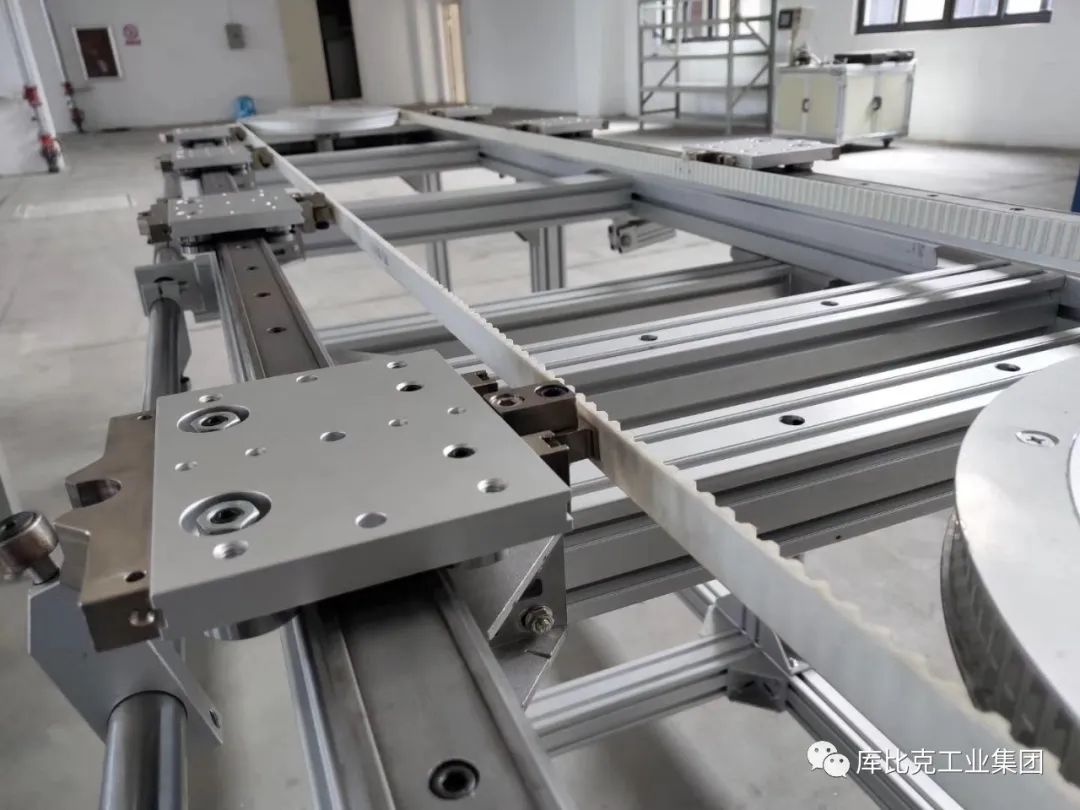

庫比克環形導軌采用同步帶傳動方式，具有諸多優點，可以滿足絕大部分應用的要求。同步帶傳動不存在部件之間的摩擦而產生的磨損。采用聚氨酯同步帶，內有鋼絲繩，長時間使用之后依然具有很好的精度保持性；傳動噪音小。由于同步帶的這些優點，同步帶在精密環形流水線中的應用越來越普遍。
