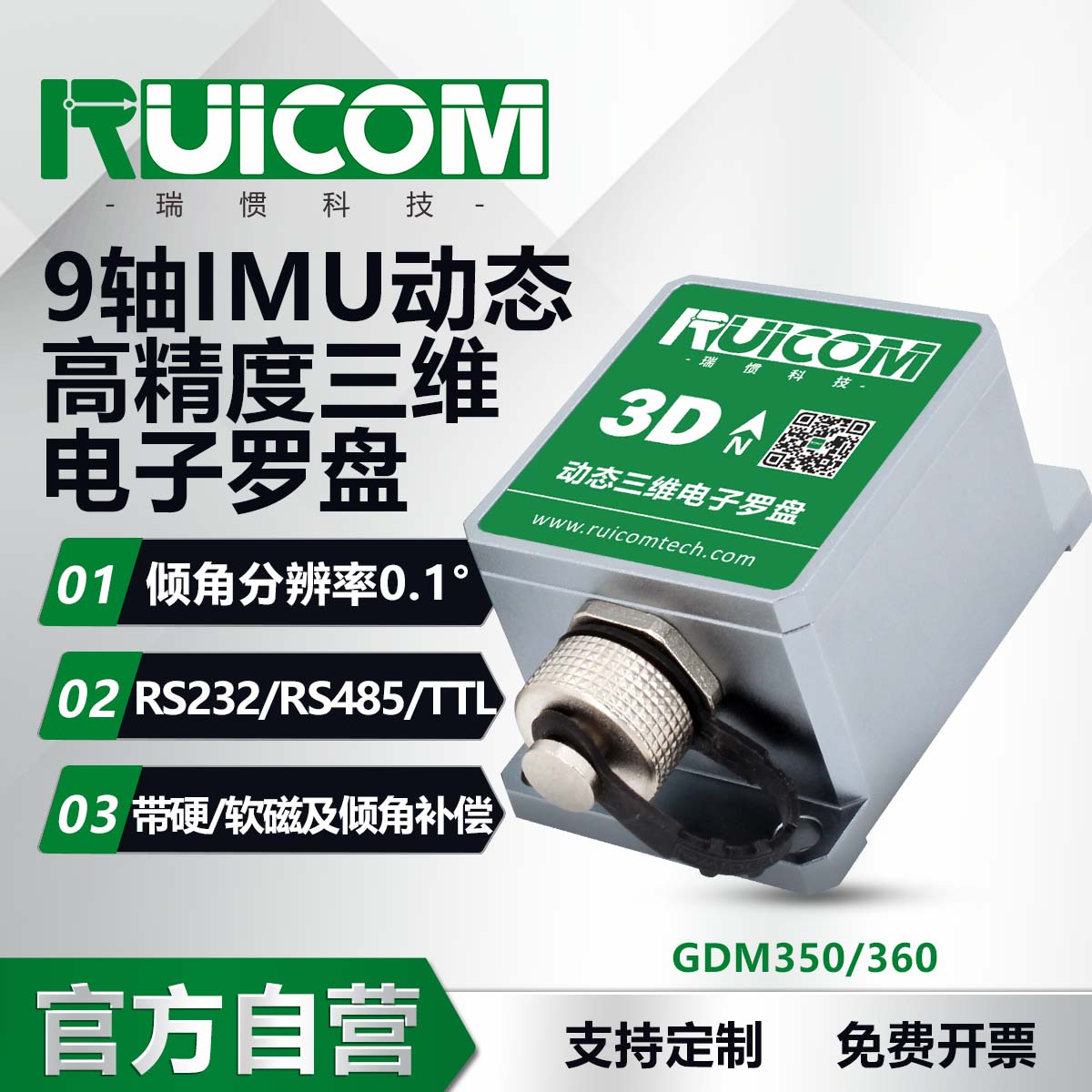

GDM350&360是一款高性能三維動態電子羅盤，內置 9 軸慣性測量單元（IMU），集成 三軸加速度計、三軸陀螺儀及三軸磁力計。通過融合陀螺儀的高動態角度測量能力與加速度計的 高穩定性姿態檢測特性，結合先進的動態慣導算法，可實時解算復雜運動狀態下的俯仰角與橫滾 角。該產品采用硬磁與軟磁智能校準技術，能夠有效抑制環境磁場干擾，提升地磁方位角的測量 精度。中央處理器實時解算航向數據，并基于動態俯仰角與橫滾角進行全量程磁方位補償，即使 在±85°大傾角條件下，仍可保持可靠的航向輸出。
電子羅盤搭載高性能DSP運算處理器，支持RS232/RS485/TTL等標準通信接口，同時可根據需求定制其他通信協議。其緊湊型設計兼具低功耗特性，適用于船舶導航、天線穩控、無人 機系統等高精度測量與集成控制場景，在強振動、嚴苛環境條件下表現穩定。
應用范圍
? 航海導航與測繪 ? GPS組合導航系統 ? 天線伺服控制性
? 紅外成像儀集成 ? 激光測距設備協同 ? 地圖補繪系統支持
? ROV水下機器人導航 ? 海洋勘測儀器配套 ? 特種機器人應用
技術亮點
? 傾角分辨率:0.1°
? 傾角靜態精度 ：0.2° , 動態精度 0.5°
? DC 5V 供電
? 標準 RS232/RS485/TTL 輸出接口
? 帶硬磁、軟磁及傾角補償
