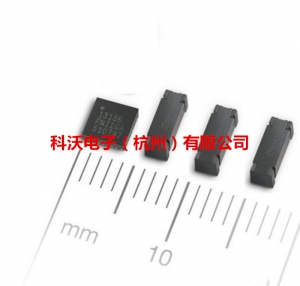

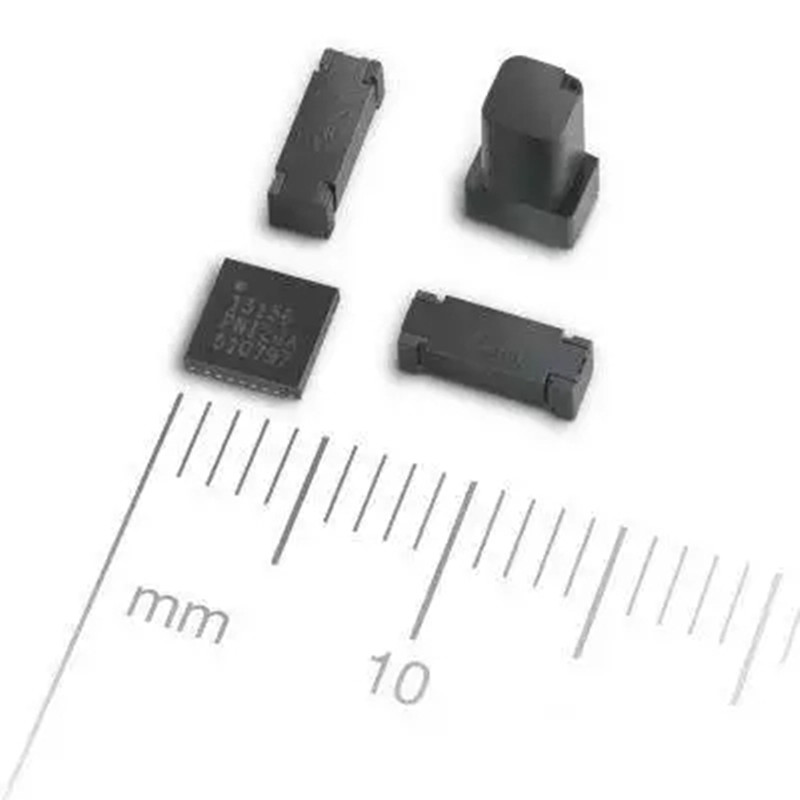

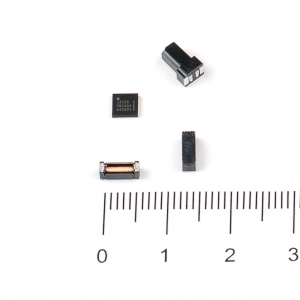

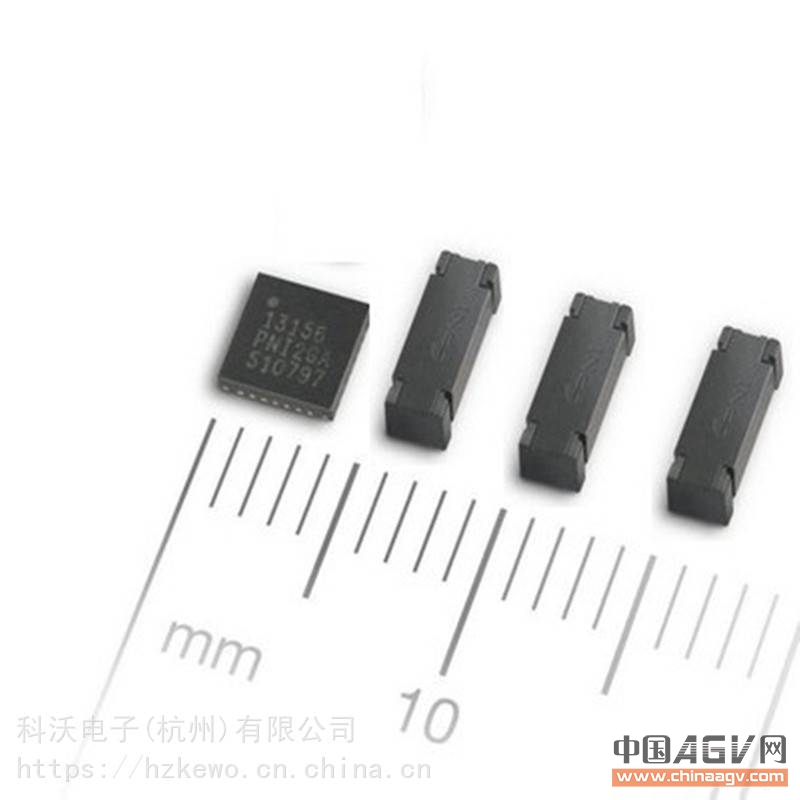

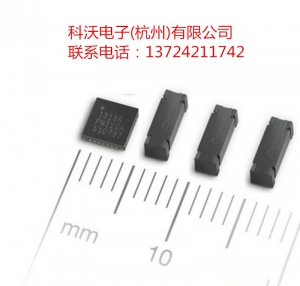

零部件PNI13156是美國PNI公司推出的新的地磁傳感器驅動芯片Magi2C，主要是替換之前生產的PNI12927和更久的型號PNI11096. 當然他們都是需要配合PNI公司的地磁傳感器PNI13104和PNI13101使用的，每個驅動芯片13156可接三顆傳感器，PNI13104，PNI13101中任何組合都可以。
以下圖示說明一下這兩款新舊更替芯片的硬件區別：

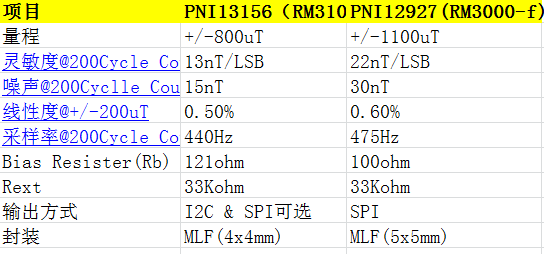

一、芯片參數對比：
二、典型應用電路：

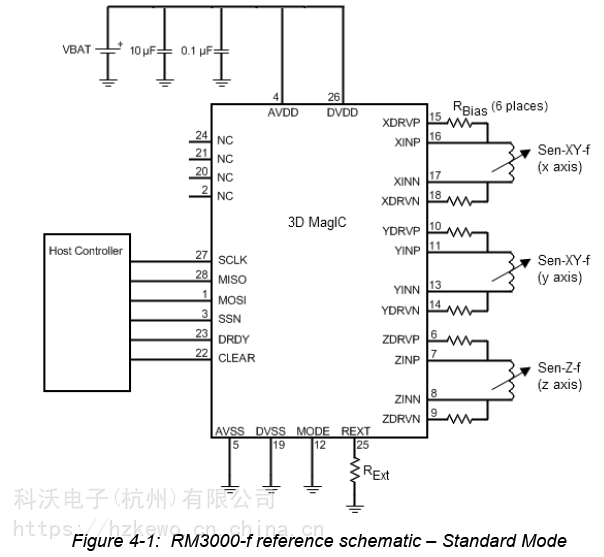

1，PNI12927推薦電路：
12927有兩種工作模式，通過PIN12引腳控制，MODE引腳接地為標準模式，接VDD則為傳統模式（與PNI11096兼容）。
2、PNI13156的兩種不同輸出方式的推薦電路

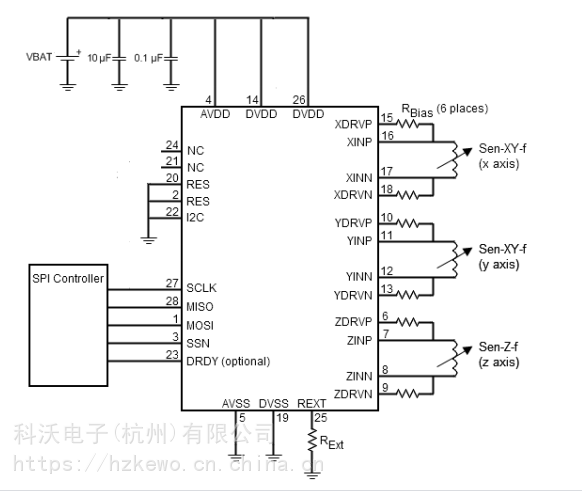

上圖為SPI輸出時的推薦電路。

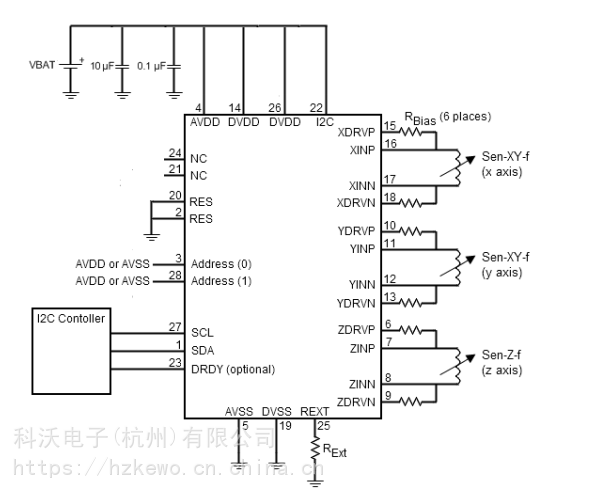

上圖為I2C輸出接口推薦電路。
PNI13156的兩種方式的輸出不同，通過引腳PIN22#控制，接地為SPI輸出，接VDD則為I2C輸出。對于通信方式軟件上的不一樣，可以參考詳細的手冊說明。
三、封裝尺寸不一樣，需要重新畫電路板

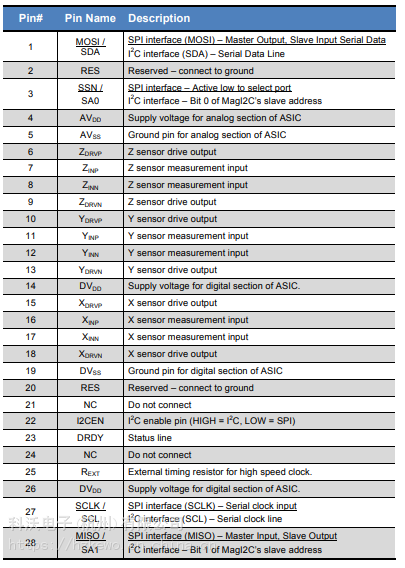

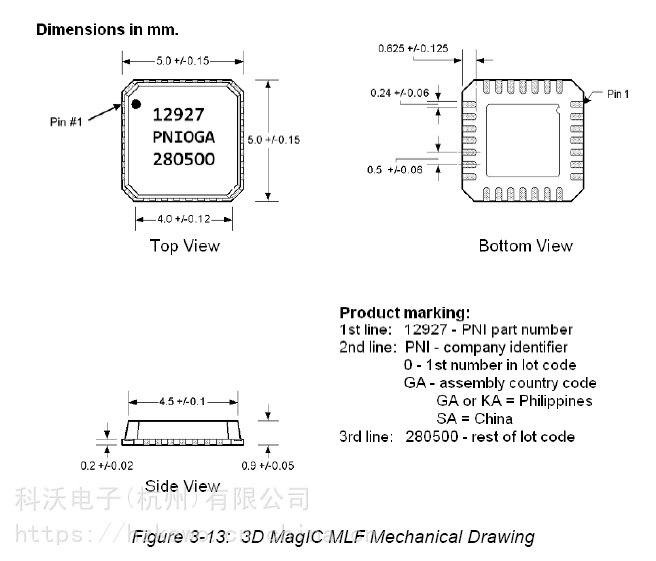

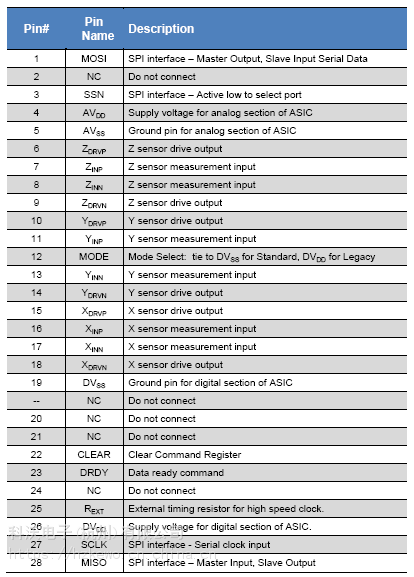

以下是12927的封裝與引腳說明，尺寸為5x5mm，比13156要更大些。

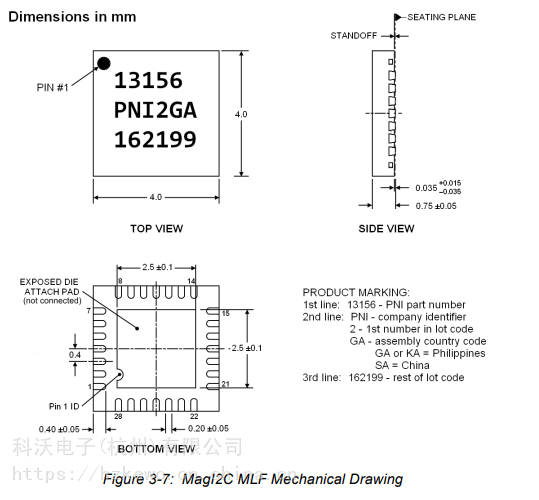

以下是PN13156的封裝結構圖與引腳功能說明：
