零部件汽車疲勞測試試驗平臺技術要求(威岳廠家)
汽車疲勞測試是驗證零部件（底盤、減震器、車架）耐久性的關鍵環節，需模擬車輛10萬公里以上的顛簸、沖擊工況，試驗平臺作為測試基準，其性能直接決定數據可靠性。若平臺承載不足易變形、抗振差易串擾，會導致測試結果失真，甚至引發安全事故。本文從承載、抗振、精度、環境四大維度，明確汽車疲勞測試試驗平臺的核心技術要求，為設備選型與搭建提供依據。
一、承載能力技術要求：扛住高頻沖擊，無
變形
汽車疲勞測試常伴隨t級動態負載與瞬時沖擊，平臺需具備“靜態穩、動態強”的承載性能：
靜態承載：平臺額定承載需≥測試部件重量的1.5倍（如5t底盤測試選8t以上平臺），材質優先選用QT600球墨鑄鐵（抗拉強度≥600MPa）或HT300灰鑄鐵（硬度HB180-220），確保靜態受壓時臺面撓度≤0.02mm/m，無變形；
動態承載：需承受5-50Hz的動態沖擊（振幅0.1-5mm），沖擊負載下平臺應力≤材質屈服限的70%，連續100萬次沖擊測試后，平面度誤差增幅≤0.005mm/m，避免長期沖擊導致結構疲勞；
結構支撐：底部采用“十字筋板+箱型主體”設計，筋板厚度≥12mm，間距200-250mm，筋板與臺面焊接處需探傷檢測（問題面積≤5%），確保力傳遞均勻，無局部應力集中。
二、抗振穩定性技術要求：隔絕振動串擾，數據無漂移
汽車疲勞測試的振動易通過平臺傳遞，導致測試部件“額外振動”，需通過技術設計阻斷串擾：
阻尼性能：平臺阻尼比需≥0.03（HT300灰鑄鐵可滿足，高頻場景選QT600球墨鑄鐵，阻尼比達0.05），50Hz振動下，振動傳遞率≤15%，避免平臺振動反作用于測試部件，導致疲勞壽命誤判（誤差≤5%）；
三、精度控制技術要求：基準穩定，測試無偏差
汽車疲勞測試對位移、角度精度要求嚴苛，平臺需提供長期穩定的基準：
平面度精度：工作面平面度誤差需達0級精度（≤0.02mm/m），若測試減震器、轉向節等部件，需提升至00級（≤0.01mm/m），確保測試部件安裝水平度誤差≤0.01mm/m；

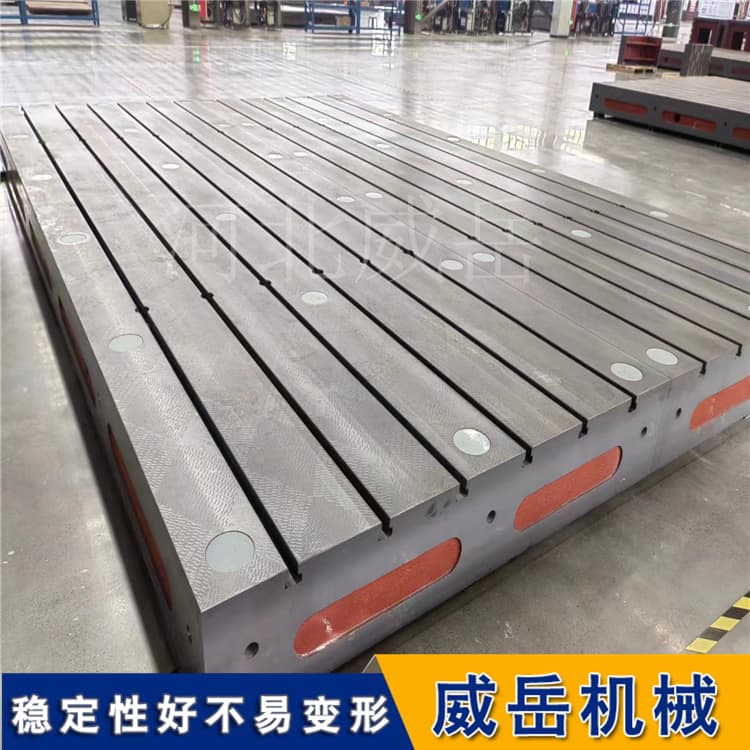

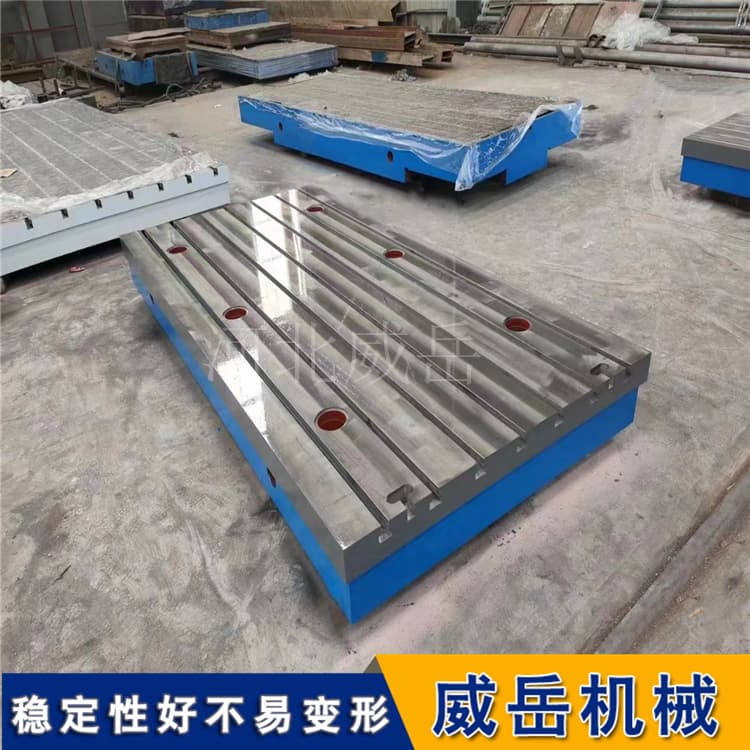

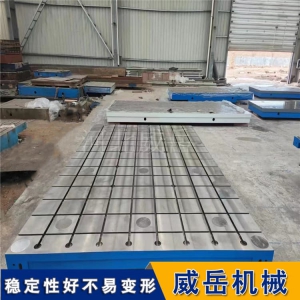

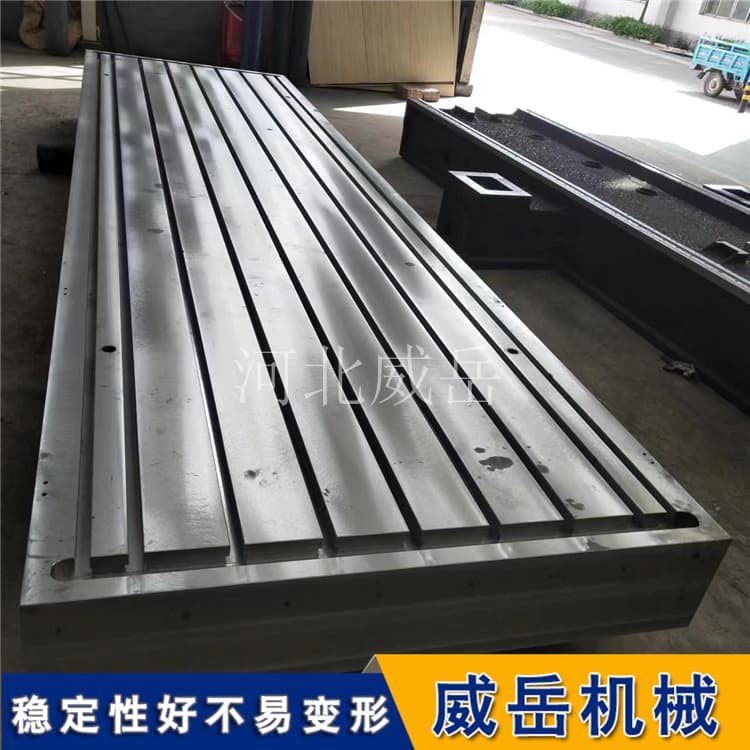

定點精度：表面T型槽需按200-300mm標準間距排列，槽寬誤差±0.5mm，槽口平行度誤差≤0.05mm/m，適配測試夾具的固定螺栓（如M16-M24），夾具安裝后定點重復性誤差≤0.008mm；
精度穩定性：平臺需經雙重時效處理（550℃高溫時效8小時+450℃低溫時效6小時），殘余應力≤80MPa，年精度衰減≤0.002mm/m，避免溫度、濕度變化導致基準漂移。
汽車疲勞測試試驗平臺的技術要求，本質是“模擬真實工況、保障數據可靠”的雙重體現——既需扛住高頻沖擊、隔絕振動干擾，又要守住精度基準、適應復雜環境。只有滿足這些技術指標，才能確保測試結果真實反映零部件耐久性，為汽車安全性能優化提供數據支撐。在平臺選型與搭建中，需嚴格對標這些要求，避免因平臺性能不足導致測試“翻車”，切實發揮疲勞測試對汽車質量的把關作用。
