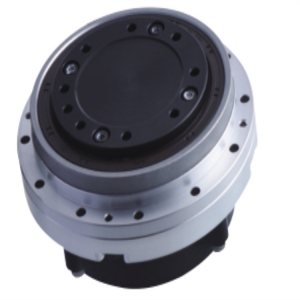

零部件工業機器人關節減速器是工業機器人關節的核心減速裝置，主要功能為降低轉速、提升扭矩，從而增強機器人定位精度與負載能力。其廣泛應用于工業機器人、仿人機器人、半導體生產設備、光伏裝置及精密機床等領域。
該裝置采用中空結構設計，側邊連接伺服電機以適配管線安裝。通過單級螺旋齒輪減速與5級以下高精度齒輪組合，結合靈活調隙機構，可實現重復定位精度低于5弧秒。轉盤由交叉滾子軸承支撐，其滾子采用90度交錯排列并預緊設計，多向承載能力達傳統軸承的10倍以上，裝配后經二次磨削確保旋轉精度。核心部件采用RV減速結構，基于擺線針輪行星傳動原理，通過兩級減速實現高精度傳動，兼具高剛度和長壽命。
應用范圍：
工業機器人關節減速器具有輕量小型、無齒輪間隙、高轉矩容量等特點，被廣泛應用于工業機器人、仿人機器人、半導體液晶生產裝置、光伏設備、光學儀器、精密機床等各種尖端領域。
工業機器人關節減速器的動力源一般為交流伺服電機，因?yàn)橛擅}沖信號驅動，其伺服電機本身就可以實現調速。
特 點 ：
中空結構工業機器人關節減速器的轉盤為中空結構，伺服電機連接在側邊，方便冶具中的氣管、電線安裝。高重復定位精度工業機器人關節減速器采用單級螺旋齒輪減速方式來增大輸出扭矩，齒輪精度等級達5級以下，加之靈活的調隙機構，通過改變兩齒輪中心距的方式來控制側隙，使得中空旋轉平臺的空回極小，重復定位精度在5弧秒以下。高剛性工業機器人關節減速器的轉盤由一套精密交叉滾子軸承支撐，軸承中的滾子呈90度交錯排列，并且滾子直徑略大于軸承內圈與外圈間的滾道尺寸，使得交叉滾子軸承的內外圈及滾子之間存在預緊力，由此軸承支撐的伺服旋轉平臺轉盤能夠承 受徑向、軸向、傾覆等各種力矩，其剛性是傳統軸承的10倍以上。高旋轉精度工業機器人關節減速器在組裝完成后，以平臺的交叉滾子軸承為旋轉中心，再次對轉盤的外徑，端面進行磨削（標準級為精車），保證轉盤的同軸度，平行度等形位公差。馬達任意配置工業機器人關節減速器通過定制法蘭及輸入軸孔的方式靈活變換接口尺寸大小，適合連接任意品牌的伺服電機。
